Оборудование для сверхсухих и жёстких смесей: от RCC до UHPC
Сверхсухие и жёсткие смеси — это материалы с нулевой осадкой конуса и крайне низким водоцементным отношением, которые требуют особого подхода к перемешиванию. Их применение охватывает строительство плотин из укатываемого бетона (RCC), высокопрочных дорожных оснований и конструкций из сверхвысокопрочного бетона (UHPC). Единственным эффективным решением для таких смесей являются принудительные смесители — преимущественно двухвальные горизонтальные и вертикальные планетарные. В статье рассматриваются конструктивные особенности, критерии выбора, компоновка комплектных бетоносмесительных заводов, а также современные тенденции развития оборудования, поставляемого китайскими производителями.
Что такое сверхсухие и жёсткие смеси

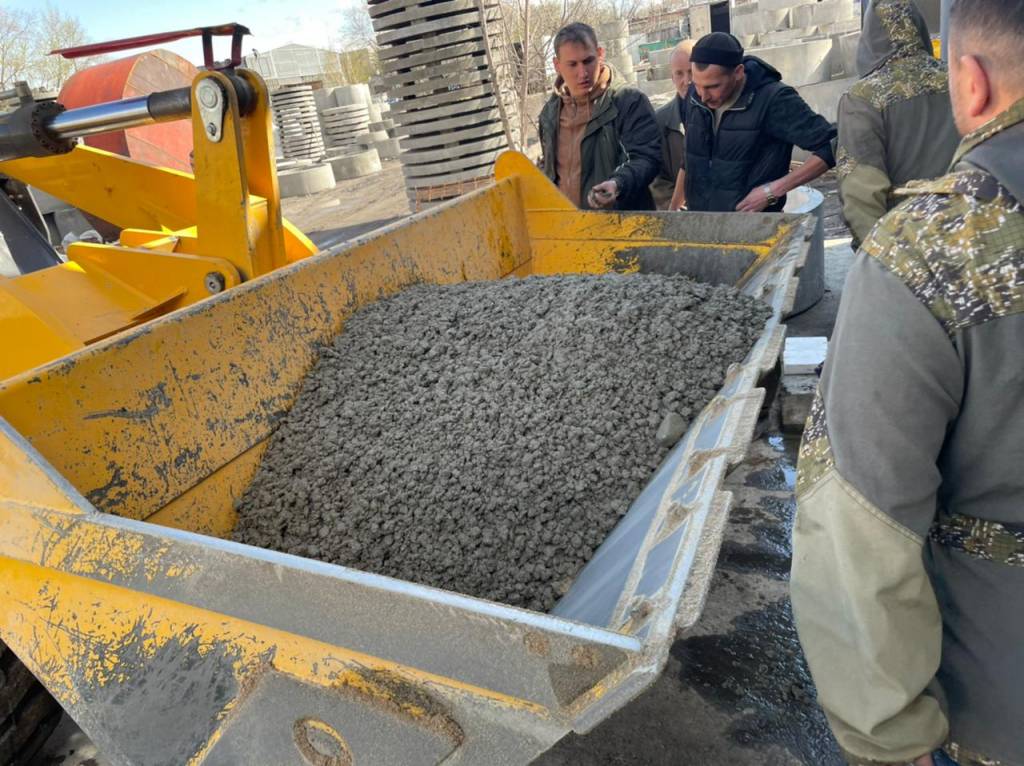

Наиболее типичным представителем сверхсухих смесей является укатываемый бетон (RCC) — материал с нулевой подвижностью. В отличие от пластичных бетонов, RCC содержит минимальное количество воды, водоцементное отношение значительно ниже стандартных значений, а сама смесь имеет рассыпчатую консистенцию. Она не течёт под действием собственного веса и может быть уплотнена только интенсивным вибрированием или укатыванием. Область применения таких материалов постоянно расширяется: благодаря высокой прочности, долговечности, экономии цемента и малой усадке их активно используют при возведении гидротехнических плотин и при устройстве высокопрочных оснований автомобильных дорог. Сверхвысокопрочный бетон (UHPC), в свою очередь, благодаря своим выдающимся механическим свойствам и стойкости к агрессивным средам, становится незаменимым в мостостроении, портовых сооружениях и ответственных специальных конструкциях.
Однако перемешивание таких составов связано с серьёзными трудностями. Из-за почти сухого состояния смеси сцепление между частицами цемента и заполнителей очень слабое, материал трудно диспергируется, и обычное оборудование за разумное время не достигает требуемой однородности. Исследования показывают, что сверхсухие смеси требуют значительно большей мощности перемешивания и более длительного цикла по сравнению с обычным бетоном. Всё это предъявляет повышенные требования к выбору смесителя, конструкции рабочих органов, износостойкости и к комплектации всего завода в целом.
Принудительное перемешивание — единственное техническое решение
Перед лицом этих трудностей гравитационные (барабанные) смесители практически бесполезны. Единственным оборудованием, способным справиться с задачей, является принудительный смеситель. Его основной принцип — неподвижный барабан и вращающиеся внутри валы с лопастями, которые создают интенсивное сдвиговое, конвективное и диффузионное воздействие на материал, обеспечивая высокую однородность за короткое время.
Среди множества типов принудительных смесителей наибольшее распространение получили двухвальные горизонтальные принудительные смесители. Два горизонтальных вала вращаются навстречу друг другу, а установленные на них лопасти создают сложную трёхмерную траекторию движения частиц — по окружности и одновременно вдоль оси. Такая схема обеспечивает отличное качество смеси, высокую производительность и сравнительно низкое энергопотребление, что сделало её стандартом для бетоносмесительных заводов серии HZS. Например, смесители серии JS оснащаются лопастями и футеровкой из высокоизносостойких материалов, что позволяет им эффективно работать с жёсткими смесями, а уникальная система торцевых уплотнений значительно увеличивает ресурс оборудования. Они с успехом применяются как самостоятельно, так и в составе простых установок с дозаторами серии PLD для сухих, полусухих и даже пластичных бетонов.
Другой важной технической ветвью являются вертикальные планетарные смесители. В отличие от горизонтальной компоновки, здесь валы с лопастями совершают не только вращение вокруг своей оси, но и движение по окружности (планетарное движение), создавая ещё более сложную встречную траекторию смешивания. Это позволяет добиваться высокой гомогенизации за минимальное время. Планетарные смесители отлично работают с сухими, полусухими, пластичными и любыми другими составами, особенно широко они применяются в производстве сборных железобетонных изделий — тюбингов для метро, труб, свай, мостовых балок и т.д. Их трансмиссия использует редукторы с закалёнными зубьями, что обеспечивает плавность хода и низкий уровень шума. Кроме того, опционально доступны системы высокого давления для очистки и износостойкие футеровки, что повышает надёжность в самых жёстких условиях эксплуатации.
От смесителя — к комплектному заводу
Один лишь мощный смеситель не образует полноценной производственной системы для сверхсухих смесей. Готовый завод должен объединять четыре ключевых узла: подачу материалов, точное дозирование, высокоэффективное перемешивание и интеллектуальное управление. Для сверхсухих смесей точность дозирования становится критически важной — даже незначительное отклонение водоцементного отношения может сделать смесь непригодной для качественного уплотнения.
Бетоносмесительные заводы серии HZS созданы как раз для решения этой комплексной задачи. Например, модель HZS35 способна производить как пластичные, так и сухие смеси и применяется на средних и крупных стройках, в дорожном строительстве и на заводах ЖБИ. Её дозирующая система использует электронное взвешивание и компьютерное управление, что гарантирует высокую точность; смесительный узел — это двухвальный принудительный смеситель с футеровкой из высокоизносостойкой стали; а автоматическая система управления на базе ПК с ПЛК отображает весь технологический процесс на экране, позволяя оператору контролировать работу в реальном времени.
Для более масштабных проектов предусмотрены заводы производительностью от 90 до 120 куб. м в час и выше (HZS90, HZS120 и т.д.). Они также базируются на двухвальных принудительных смесителях, а вся конструкция выполнена по модульному принципу, что облегчает транспортировку, монтаж и пусконаладку. В особых случаях, например при строительстве гидротехнических плотин с жёсткими требованиями к температуре бетона, возможна установка системы предварительного охлаждения для обеспечения заданной температуры смеси на выходе.
Специализированное оборудование для UHPC и сухих смесей
Распространение сверхвысокопрочного бетона (UHPC) открыло новое измерение в требованиях к смесительному оборудованию. Специализированные установки для UHPC строятся на базе принудительных смесителей, но предъявляют ещё более высокие требования к интенсивности смешения, однородности и управляемости процесса. Такое оборудование успешно работает не только с UHPC, но и со всеми видами сухих жёстких смесей, и находит применение в гражданском строительстве, гидроэнергетике, автодорожном и портовом строительстве, а также на крупных заводах сборных конструкций.
В последние годы китайские производители достигли заметного прогресса в разработке оборудования для UHPC — от сухих смесительных комплексов до влажных систем, от интеллектуального дозирования до автоматизированной подачи сырья. Сухие заводы производят сухую смесь, которую можно перевозить на дальние расстояния и хранить на площадке, добавляя воду непосредственно перед использованием — это особенно удобно для удалённых участков, ремонтных работ и аварийных ситуаций. Такая гибкость значительно расширяет область применения сверхвысокопрочных бетонов.
Ключевые критерии выбора и тенденции развития
При выборе оборудования для сверхсухих и жёстких смесей необходимо учитывать несколько факторов. Прежде всего, это свойства материала — требования к мощности и времени для RCC, жёсткого бетона и UHPC существенно различаются. Затем — необходимая производительность: от малых установок на несколько десятков кубов в час до крупных смесительных комплексов на сотни кубов — мощность завода должна соответствовать масштабу проекта. Также важны условия монтажа: стационарные решения подходят для долгосрочных производств, а мобильные и бесфундаментные контейнерные заводы — для объектов, требующих частой передислокации.
Если говорить о технических трендах, то оборудование для сверхсухих смесей движется в сторону увеличения единичной мощности двигателей, повышения износостойкости и усиления интеллектуального контроля. Непрерывные технологии перемешивания набирают обороты в нишевых применениях, а внедрение автоматизации и цифровых решений кардинально меняет традиционные подходы к эксплуатации заводов. Для подрядчиков и производителей бетона выбор поставщика, способного предложить полную линейку решений — от головного смесителя до всего завода и от оборудования до сервисной поддержки — становится определяющим фактором успеха в работе со сверхсухими смесями.
