Калибровка тензодатчиков, дозаторов и горелок при запуске АБЗ

Почему калибровка при запуске АБЗ не терпит формального подхода

Асфальтобетонный завод — это комплекс, где каждый узел работает в жёсткой связке. Отклонение в показаниях тензодатчика на 1–2 % приводит к нарушению рецептуры, а неверно настроенная горелка — к перерасходу топлива и колебаниям температуры материала. При запуске нового или модернизированного завода именно калибровка весового и теплового оборудования становится тем этапом, который отделяет «просто работающий» АБЗ от завода, выпускающего стабильно качественную смесь.

Нормативная база: какие допуски нужно выдерживать

Требования к точности дозирования компонентов асфальтобетонной смеси регламентируются ГОСТ 27945-2018 и отраслевыми нормативами ВСН 175-82. Погрешность при измерении массы не должна превышать ±2 % — это нижняя планка, задающая требования к весовому оборудованию. Для смесей типа А допуски жёстче: щебень и песок — ±2 %, минеральный порошок — ±2 %, битум — ±1 %. Для остальных типов смесей — ±3 % по минеральным материалам и ±1,5 % по битуму.

Именно эти цифры определяют, с какой точностью должны работать тензодатчики, дозаторы и система управления. Формальный подход к калибровке здесь недопустим: даже небольшие систематические ошибки накапливаются от замеса к замесу.

Калибровка тензодатчиков и бункерных весов

Зачем нужна калибровка тензодатчиков

Тензометрические датчики — основа весовых дозаторов. Они преобразуют механическое воздействие массы материала в электрический сигнал, который система управления интерпретирует как вес. В условиях АБЗ датчики работают при вибрациях, перепадах температур, запылённости и динамических нагрузках. Без регулярной калибровки точность показаний снижается, и завод начинает «врать» по массе даже при исправной механике.

Этапы калибровки весов гирями класса М1

Классическая методика предполагает использование эталонных гирь класса точности М1. Калибровка выполняется в два этапа:

1. Установка нуля — при пустом бункере, когда на тензодатчики действует только масса конструктивных элементов дозатора. Система фиксирует это состояние как нулевую точку.

2. Нагружение эталонным весом — на платформу последовательно устанавливаются гири (например, по 20 кг), формируя различные уровни нагрузки для проверки линейности и стабильности показаний во всём диапазоне измерений. Введённое значение эталонной массы вводится в контроллер весового терминала.

После калибровки необходимо убедиться, что показания воспроизводимы от замера к замеру. Если разброс сохраняется, причина может быть в механике — перекосе бункера, люфтах или неисправности самого датчика.

Автоматическая калибровка: когда она применима

Современные системы управления, такие как ВД-09 SE, реализуют автоматическую градуировку весовых дозаторов программными методами — без применения тяжёлых эталонных грузов. Это снижает трудоёмкость пусконаладки и позволяет оперативно перекалибровать систему при смене рецептуры. Однако первичная калибровка при запуске всё равно требует проверки с эталонными гирями: программная градуировка должна опираться на достоверные базовые точки.

Калибровка дозаторов: инертные материалы, битум, минеральный порошок

Особенности дозирования разных компонентов

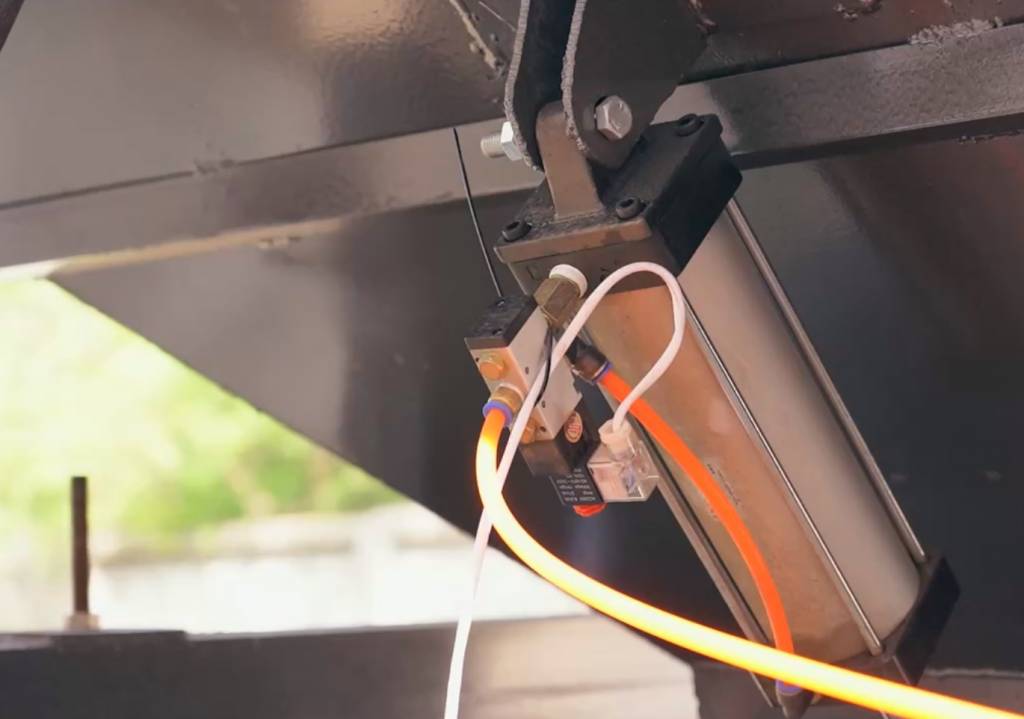

Каждый компонент асфальтобетонной смеси имеет свою специфику дозирования. Минеральные материалы (щебень, песок) подаются в весовой дозатор непрерывно, и система управления регулирует заслонки для достижения заданной массы. Битум дозируется весовым или объёмным методом; весовой считается точнее, но требует поддержания рабочей температуры в теплоизолированных трубопроводах. Минеральный порошок подаётся шнековым транспортером с системой импульсной аэрации силосов для предотвращения сводообразования.

Двухэтапная калибровка дозатора

Порядок калибровки дозатора аналогичен весовой калибровке: сначала установка нуля при пустом бункере, затем нагружение эталонным весом и ввод значения в контроллер. Ключевое отличие — необходимость проверки динамических характеристик: дозатор должен точно выходить на заданную массу не только в статике, но и при подаче материала. Современные системы используют импульсное досыпание для точного добора массы в конце цикла дозирования.

Что проверять после калибровки дозаторов

После калибровки проводится пробное дозирование с контрольным взвешиванием. Для дозаторов минеральных материалов допустимая погрешность не должна превышать нормативные значения, а повторяемость результатов от цикла к циклу должна быть стабильной. Если дозатор «плавает», причины могут быть как в тензодатчиках, так и в механике заслонок или в алгоритмах управления.

Настройка и калибровка горелки сушильного барабана

Что включает калибровка горелки

Горелка сушильного барабана — один из главных потребителей топлива на АБЗ. Её настройка включает регулировку количества топлива в соответствии с заданной мощностью по всему диапазону регулирования, а также установку соотношения топлива и воздуха по показаниям газоанализатора. Калибровка выполняется по нескольким точкам: от нулевой подачи топлива до 100 % мощности.

Тепловая мощность: расчётная база для настройки

Требуемая тепловая мощность горелки определяется по формуле:

Q = G × (C × Δt + W × r) / η

где G — производительность барабана (т/ч), C — теплоёмкость материала, Δt — перепад температур, W — влажность материала, r — теплота парообразования, η — КПД барабана. Настройка горелки без учёта этих параметров приводит либо к недогреву материала, либо к перерасходу топлива и риску прогорания барабана.

Ключевые проверки при пусконаладке горелки

При запуске необходимо убедиться в корректной работе топливной системы (насос высокого давления, фильтры, регулятор давления, форсунка), системы воздухоподачи (турбовентилятор, воздушная заслонка) и автоматики безопасности (розжиг, контроль пламени, аварийное отключение). Визуальный контроль факела через смотровое окно позволяет оценить качество горения: коптящее или пульсирующее пламя сигнализирует о нарушении соотношения топливо-воздух и требует немедленной корректировки.

Типичные ошибки при калибровке на этапе запуска

Игнорирование механической части. Калибровка тензодатчиков не даст результата, если бункер перекошен, опоры имеют люфт или на датчиках остались транспортные фиксаторы. Перед калибровкой необходимо убедиться, что механическая часть весового узла смонтирована корректно, а линия передачи усилия свободна от паразитных нагрузок.

Калибровка «на глаз» без эталонных гирь. Программная градуировка эффективна только при наличии достоверных базовых точек. Экономия на эталонных гирях класса М1 при первичном запуске оборачивается систематической погрешностью, которая проявится в рецептуре.

Настройка горелки без газоанализатора. Регулировка соотношения топлива и воздуха «по цвету пламени» недопустима для промышленной горелки. Только инструментальный контроль содержания кислорода в дымовых газах позволяет выйти на оптимальный режим горения.

Отсутствие повторной калибровки после первых суток работы. Новое оборудование «садится»: механические соединения прирабатываются, тензодатчики выходят на рабочий режим. Рекомендуется проводить контрольную калибровку весовых узлов не реже одного раза в 6 месяцев, а после первых суток работы — обязательно.

Роль «СТК-Лидер» в запуске и обслуживании АБЗ

Компания «СТК-Лидер» поставляет на российский рынок асфальтное оборудование и комплектующие от ведущих производителей КНР, включая CA-Long и SANQ GROUP, а также оказывает полный комплекс услуг по техническому обслуживанию, ремонту и модернизации АБЗ. При запуске завода специалисты компании обеспечивают не только поставку оборудования, но и его интеграцию с системами управления, включая весовые модули и горелочные агрегаты.

Современные АБЗ, поставляемые «СТК-Лидер», оснащаются системами взвешивания на базе промышленных ПЛК с автоматической калибровкой без эталонных грузов и импульсным досыпанием для точного выхода на заданный вес. Это снижает зависимость точности дозирования от человеческого фактора, но не отменяет необходимости первичной калибровки при пусконаладке.

Если вы запускаете новый АБЗ или модернизируете весовой и тепловой узел существующего завода, калибровка — это та работа, которую стоит выполнять до первого замеса, а не после первых рекламаций по качеству смеси.
