Из чего состоит асфальтобетонный завод: гид по ключевым узлам и комплектующим АБЗ

Асфальтобетонный завод (АБЗ) — это сложный производственный комплекс, от слаженной работы которого зависит качество дорожного покрытия. Каждый узел выполняет строго определённую функцию в технологической цепочке: от приёмки инертных материалов до отгрузки готовой смеси. В этой статье разберём, какие основные агрегаты и комплектующие входят в состав современного АБЗ, и на что стоит обращать внимание при выборе оборудования.

Агрегат питания: точка входа в производство

Агрегат питания (узел предварительного дозирования) — первый технологический модуль, с которого начинается производство асфальтобетонной смеси. Его задача — обеспечить равномерную подачу холодных и влажных инертных материалов (щебня, песка, отсева) в заданных пропорциях в сушильный барабан.

Конструктивно агрегат питания представляет собой несколько бункеров (обычно четыре) объёмом 6–10 м³ каждый, оснащённых ленточными питателями. Над каждым бункером установлена колосниковая решётка, предотвращающая попадание негабаритного материала, а на стенках — вибраторы для борьбы со сводообразованием влажных сыпучих материалов. Производительность ленточных питателей варьируется от 6 до 50 т/ч в зависимости от модели завода.

Сушильный агрегат: нагрев и подготовка сырья

Сушильный барабан — сердце технологической линии. Здесь инертные материалы просушиваются и нагреваются до рабочей температуры, необходимой для качественного смешивания с битумом. Внутри барабана установлены лопатки, обеспечивающие многократное пересыпание материала в потоке горячих газов от горелки.

Ключевой комплектующий элемент сушильного агрегата — горелка, работающая на газе или жидком топливе. Современные китайские АБЗ комплектуются горелками мировых брендов, обеспечивающими высокую эффективность сгорания и минимальные выбросы. Температура нагрева материалов контролируется автоматикой и обычно составляет 160–180 °C в зависимости от рецептуры смеси.

Система пылеочистки: экология и возврат материала

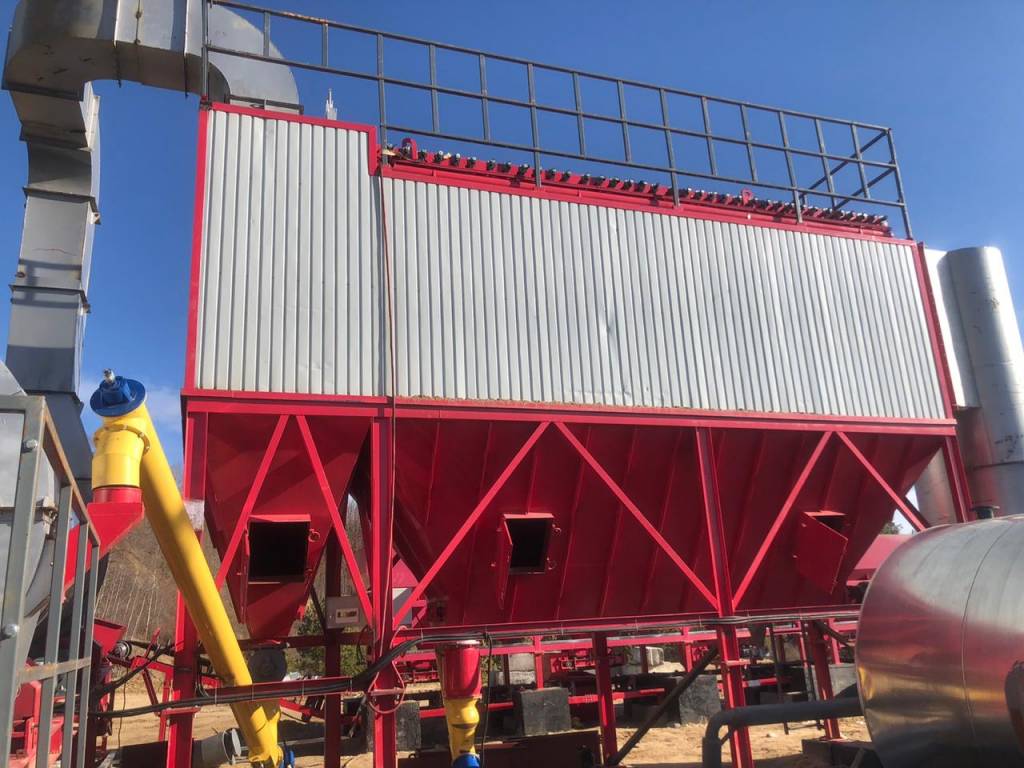

Система пылеулавливания подключается к сушильному барабану и решает две задачи: очистку отходящих газов от пыли и возврат уловленной минеральной пыли в производственный цикл. Типовая схема включает две ступени очистки: сначала сухие циклоны, улавливающие крупные частицы, затем — рукавные фильтры или мокрые пылеуловители для тонкой очистки.

Эффективность пылеочистки напрямую влияет на соответствие завода экологическим нормативам. Современные китайские производители, оборудование которых поставляет «СТК-Лидер», применяют рукавные фильтры серии BD, обеспечивающие высокую степень улавливания и простоту обслуживания.

Смесительный агрегат: сердце АБЗ

Смесительный агрегат — центральный узел, где происходит приготовление асфальтобетонной смеси. В его состав входят:

• Элеватор горячих материалов — вертикальный транспортёр для подачи нагретого щебня и песка в сортировочное устройство.

• Грохот (сортировочное устройство) — разделяет горячий материал на фракции и направляет их в соответствующие отсеки бункеров.

• Весовые дозаторы — обеспечивают точное взвешивание каждой фракции, битума и минерального порошка.

• Смеситель принудительного действия — двухвальный агрегат с лопатками из износостойкого чугуна, где происходит интенсивное перемешивание всех компонентов.

Именно точность дозирования на этом этапе определяет соответствие готовой смеси рецептуре и ГОСТу. Современные системы взвешивания, устанавливаемые на китайских АБЗ, обеспечивают погрешность дозирования инертных материалов не более 0,5%, а битума — до 0,2%.

Битумное хозяйство: хранение, нагрев, подача

Битумное хозяйство — комплекс оборудования для приёмки, хранения, нагрева и дозированной подачи битума. В его состав входят:

• Битумные ёмкости (цистерны) с теплоизоляцией и внутренними змеевиками для разогрева.

• Оборудование нагрева теплоносителя (маслотрейная установка) — обеспечивает циркуляцию горячего масла по змеевикам ёмкостей и трубопроводов.

• Насосное оборудование — битумные насосы для перекачки вязкого вяжущего.

• Битумопроводы с обогревом, исключающим застывание битума в магистралях.

Битум — самый дорогой и сложный в работе компонент смеси, поэтому надёжность битумного хозяйства критична для бесперебойной работы завода.

Агрегат минерального порошка

Минеральный порошок (наполнитель) вводится в смесь для улучшения её физико-механических свойств. Агрегат минерального порошка предназначен для приёма, временного хранения и точного дозирования этого компонента. Он оснащается весовым дозатором, системой аэрации (для предотвращения слеживания порошка) и шнековой подачей. Герметичная конструкция бункера исключает потери летучего материала.

Агрегат готовой смеси: буфер перед отгрузкой

Агрегат готовой смеси (накопительный бункер) — это ёмкость для кратковременного хранения готового асфальтобетона перед погрузкой в автотранспорт. Наличие накопителя позволяет заводу работать непрерывно, даже если самосвалы под погрузку прибывают с интервалами. Бункер оснащается обогревом или теплоизоляцией для замедления остывания смеси.

Кабина оператора и системы управления

Кабина оператора — главный пост управления АБЗ. Отсюда ведётся контроль всех технологических процессов: подачи материалов, температуры нагрева, дозирования, смешивания и отгрузки. Современные заводы оснащаются автоматизированными системами управления (АСУ) с визуализацией процессов на сенсорных панелях. Степень автоматизации определяет удобство работы оператора и стабильность качества продукции.

Дополнительные узлы и комплектующие

В зависимости от комплектации и типа завода (стационарный или мобильный) в состав АБЗ могут входить:

• Наклонный конвейер — транспортировка инертных материалов от агрегата питания к сушильному барабану.

• Топливный бак — запас топлива для горелки сушильного агрегата.

• Пневмосистема — подача сжатого воздуха для работы затворов, дозаторов и систем аэрации.

• Дозаторы специальных добавок (целлюлозных, адгезионных, красителей) — для производства ЩМА и цветных смесей.

• Системы взвешивания — тензометрические датчики и весовые контроллеры, обеспечивающие точность дозирования всех компонентов.

Заключение

Каждый узел АБЗ — от агрегата питания до системы управления — вносит вклад в качество конечного продукта. Понимание состава и назначения основных агрегатов помогает не только грамотно подойти к выбору оборудования, но и эффективно эксплуатировать его, своевременно обслуживая критически важные комплектующие.

Компания «СТК-Лидер» поставляет на российский рынок асфальтосмесительные установки от ведущих производителей КНР, а также обеспечивает поставку запасных частей и комплектующих для всех узлов АБЗ. Если вам необходима консультация по подбору оборудования или запчастей — обратитесь к нашим специалистам.
