Битумные цистерны и системы нагрева: как выбрать оборудование для асфальтового производства

Битум — один из самых требовательных материалов в промышленном хранении. Чтобы оставаться перекачиваемым, он должен постоянно поддерживаться при температуре 150–180 °C: даже кратковременное падение температуры превращает рабочую партию в застывшую массу, непригодную для использования. Именно поэтому выбор битумной цистерны и системы нагрева — не второстепенная закупка, а решение, напрямую влияющее на расход топлива, сроки проектов, качество продукции и безопасность персонала.

Для российских дорожно-строительных компаний, работающих с асфальтобетонными заводами, эта задача стоит особенно остро: климатические условия требуют оборудования, способного стабильно работать при отрицательных температурах, а логистика — решений, которые можно быстро развернуть на площадке. В этом материале разберём, какие бывают битумные цистерны и системы нагрева, и на что обратить внимание при выборе.

Какие бывают битумные цистерны

Битумные цистерны классифицируются по нескольким независимым признакам — конструкции, мобильности, способу нагрева и назначению. Одна и та же ёмкость описывается всеми этими параметрами одновременно: например, горизонтальная мобильная цистерна с термомасляным нагревом для транспортных задач.

По конструкции

Вертикальные цистерны — цилиндрические ёмкости, устанавливаемые вертикально. Они занимают минимум площади и подходят для стационарных асфальтовых заводов и нефтебаз с подготовленными фундаментами. Типовые объёмы — от 30 до 5000 м³. Вертикальные резервуары — «рабочая лошадка» фиксированных АБЗ и НПЗ, где важны большие запасы битума и компактность застройки.

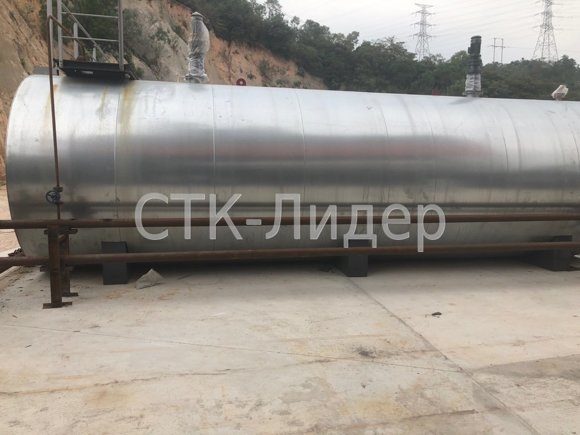

Горизонтальные цистерны — цилиндрические ёмкости, лежащие на боку. Они удобнее в обслуживании и чаще применяются на объектах средней производительности. Объёмы обычно составляют от 20 до 200 м³. Небольшие горизонтальные цистерны (в диапазоне 30–100 тонн) могут устанавливаться на раму для полумобильного использования.

Подземные цистерны обеспечивают максимальную теплоизоляцию, но дороже в монтаже и применяются реже — в основном там, где важна экономия тепла или ограничена площадь.

По мобильности

Стационарные цистерны монтируются на фундаменте и используются как часть битумного хозяйства завода. Они не предназначены для перемещения.

Мобильные — транспортируемые ёмкости на шасси грузовиков, полуприцепах или в ISO-контейнерах. Мобильная битумная цистерна представляет собой обогреваемый сосуд, установленный на транспортной раме. Такие решения востребованы на распределённых объектах, при перевозках между площадками и на удалённых проектах.

Контейнерные (танк-контейнеры) — компактные мобильные ёмкости, встроенные в стандартные морские контейнеры. Они удобны для мультимодальных перевозок и быстрого развёртывания.

По назначению

Цистерны могут быть выделенно-складскими (только хранение), транспортными (только перевозка) или двухцелевыми, совмещающими хранение и транспортировку. Последний вариант особенно практичен для подрядчиков, которые работают на нескольких объектах и нуждаются в гибкости.

Пример из практики. Мобильная цистерна БЦМ-222 вместимостью до 6000 литров предназначена для транспортировки и хранения битума и битумной эмульсии. Она оснащена электрическим подогревом с автоматическим поддержанием температуры от 20 до 80 °C и минеральной ватой толщиной не менее 70 мм. Такое решение позволяет обходиться без крановой техники при загрузке и разгрузке — телескопические опорные устройства дают возможность работать напрямую.

Системы нагрева битума: три основных подхода

Нагреватели битума делятся на три принципиальных типа: термомасляные (косвенный нагрев через промежуточный теплоноситель), паровые и прямого нагрева (дымовыми газами). Внутри каждого типа возможны варианты по источнику энергии — твёрдое топливо, электричество или горелки на дизеле, газе, мазуте.

Термомасляный нагрев (теплоноситель)

Самый распространённый и технологичный способ в современном асфальтовом производстве. Принцип: диатермическое масло нагревается в отдельном котле до 170–250 °C и циркулирует по змеевикам, интегрированным в корпус цистерны или в её днище. Масло отдаёт тепло битуму через стенки змеевиков, не контактируя с ним напрямую.

Преимущества термомасляной системы:

• Плавный и равномерный нагрев без локальных перегревов — битум не стареет и не теряет связующие свойства.
• Точное поддержание заданной температуры с высокой стабильностью.
• Высокий КПД маслонагревательной станции — 85–95% в зависимости от типа нагревателя.
• Возможность использовать любые виды топлива для котла: дизель, газ, мазут, пеллеты.

Современные китайские производители, включая партнёров «СТК-Лидер» — компанию CA-Long, применяют интегрированные решения, где битумная цистерна и термомасляный котёл объединены в компактный блок. Это значительно снижает сложность и стоимость установки. Например, резервуары серии YZSL используют двойной нагрев: прямой от дизельной горелки и косвенный через систему тепловых масляных змеевиков, что обеспечивает быстрый и равномерный прогрев с утилизацией выхлопных газов.

Электрический нагрев

Электрические системы применяются там, где нет надёжного доступа к газовой инфраструктуре или требуется локальный интенсивный нагрев. Используются погружные трубчатые нагреватели (ТЭНы) цилиндрической формы, которые монтируются в зоне дна цистерны или через верхнюю горловину.

Особенности электрического нагрева:

• Типовой диапазон мощности погружных ТЭНов для битума — 6–30 кВт и выше в зависимости от объёма ёмкости.
• Возможность работы при экстремально низких температурах — нагрев битума погружным нагревателем осуществим даже при −45 °C.
• Полная автоматизация: современные системы поддерживают заданный температурный режим без ручного вмешательства.
• Применение керамических нагревательных элементов повышает надёжность и долговечность.

Электрический нагрев часто используется как дополнение к основному — например, для поддержания температуры в транспортных цистернах или для локального разогрева застывшего битума перед сливом.

Паровой нагрев

Традиционный способ, широко применявшийся на железнодорожных цистернах и в старых битумных хозяйствах. Пар подаётся в паровую рубашку цистерны или в паровые змеевики, контактирующие с битумом. Для разогрева используются системы с давлением пара до 0,4 МПа и температурой до 160 °C.

Ограничения парового нагрева:

• Продолжительность разогрева битума перед сливом обычно составляет 3–4 часа, а в зимнее время — до 5–7 часов.
• Требуется источник пара — парогенератор или котельная, что усложняет инфраструктуру.
• Поверхность нагрева в стандартных четырёхосных цистернах составляет 12–30 м², что ограничивает тепловую мощность.

Паровой нагрев сегодня чаще встречается на железнодорожном транспорте и в унаследованных битумных хозяйствах, чем на новых асфальтовых заводах. Для новых проектов предпочтительнее термомасляные или электрические системы.

Прямой нагрев (дымовыми газами)

Нагрев битума продуктами сгорания топлива через жаровые трубы, проходящие внутри цистерны. Горелка (дизельная, газовая или комбинированная) подаёт пламя в жаровую трубу, тепло передаётся битуму через стенки. Такие системы проще конструктивно, но менее равномерны по нагреву и создают риск локального перегрева битума вблизи жаровых труб. Применяются в основном в цистернах-плавителях и на объектах, где важна простота и низкая стоимость асфальтного оборудования.

Что учитывать при выборе для АБЗ

При подборе битумной цистерны и системы нагрева для асфальтобетонного завода важно учитывать несколько факторов.

Производительность завода. Объём битумного хозяйства должен соответствовать потреблению смесителя. Для завода производительностью 160–240 т/ч типовой объём горизонтальной цистерны составляет 50 тонн. При большей производительности имеет смысл рассмотреть вертикальные резервуары с большим запасом.

Климатические условия. Для регионов с суровыми зимами критичны толщина теплоизоляции (минеральная вата от 70–100 мм) и мощность нагревательной системы. Электрический нагрев демонстрирует работоспособность при −45 °C, тогда как термомасляные системы требуют более тщательной настройки автоматики.

Доступность энергоносителей. Если на площадке есть газ — термомасляный котёл на газе будет экономически эффективен. Если газа нет, но есть стабильное электроснабжение — электрический нагрев может оказаться проще в эксплуатации. В удалённых районах с ограниченной инфраструктурой предпочтительны дизельные горелки.

Мобильность. Если битумное хозяйство должно перемещаться между объектами, выбирайте контейнерные или полуприцепные цистерны. Для стационарного завода оптимальны вертикальные резервуары с термомасляным нагревом.

Интеграция с существующей линией. Современные цистерны могут интегрироваться в автоматизированную систему управления АБЗ. Важно, чтобы система нагрева поддерживала удалённый мониторинг и регулирование температуры.

Роль СТК-Лидер в поставках битумного оборудования

Компания «СТК-Лидер» является официальным дистрибьютором асфальтового оборудования китайского производителя CA-Long на территории Российской Федерации. Прямые поставки от заводов-производителей КНР обеспечивают доступ к современным решениям для битумного хозяйства — от отдельных цистерн и термомасляных котлов до комплексных асфальтобетонных заводов производительностью от 80 до 320 тонн в час.

В модельном ряду поставляемого оборудования — асфальтобетонные заводы серий LB и CS, включая контейнерные исполнения, которые комплектуются битумными цистернами с системами нагрева, адаптированными под российские условия эксплуатации. Собственная инженерная служба компании обеспечивает подбор конфигурации битумного хозяйства под конкретные задачи заказчика — от выбора типа цистерны и способа нагрева до расчёта необходимого объёма хранения и интеграции с существующей производственной линией.

Коротко о главном

Битумная цистерна — это не просто ёмкость, а часть технологического контура, где каждая деталь влияет на конечный результат. Вертикальные резервуары подходят для стационарных заводов с большим объёмом хранения, горизонтальные и контейнерные — для мобильных и полумобильных решений. Термомасляный нагрев остаётся наиболее распространённым и технологичным способом, электрический — наиболее автономным, паровой — наиболее традиционным. Выбор зависит от условий площадки, доступных энергоносителей и требований к мобильности. Правильно подобранная связка «цистерна + система нагрева» снижает эксплуатационные расходы, продлевает срок службы битума и обеспечивает стабильную работу асфальтового завода в любых условиях.
